一、概述

鋼絲繩套環俗稱雞心環、心形環、三角圈，是索具系統中不可或缺的基礎配件，安裝于鋼絲繩末端彎曲處，為鋼絲繩提供符合彎曲半徑的支撐，避免鋼絲繩出現銳角彎折導致的強度損失，同時減少彎折部位的磨損，可延長索具使用壽命30%以上，大幅提升起重作業的安全性。

當前國內市場主流套環產品分為四大標準體系：美式G411（輕型套環）、美式G414（重型套環）、德標DIN6899A（德式A型套環）、德標DIN6899B（德式B型套環），分別對應不同載荷等級、應用場景與安裝工藝需求，是各行業起重吊裝、繩索固定作業的核心配套元件。

二、四大標準套環核心參數對比表

三、各標準套環詳細技術說明

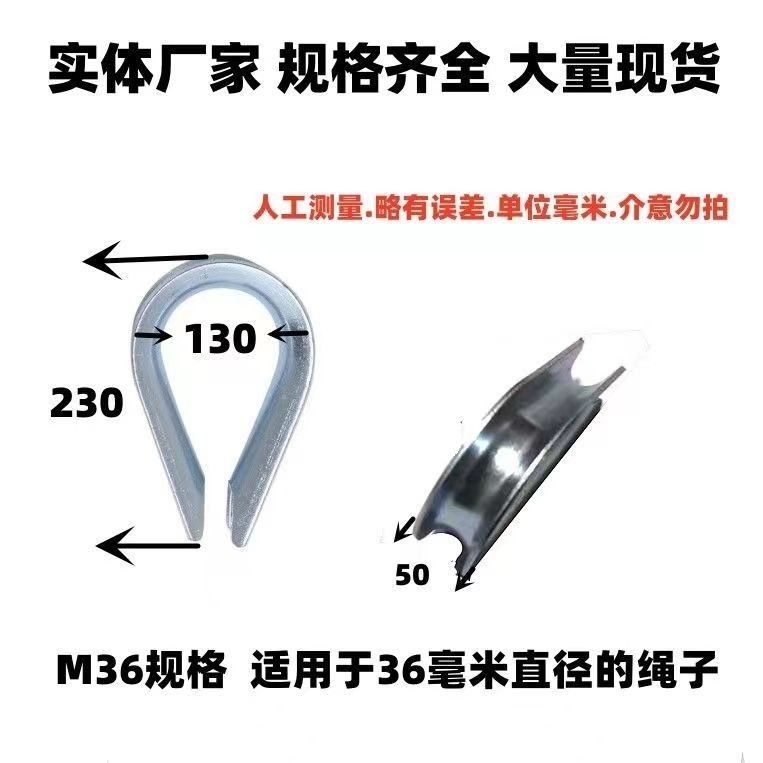

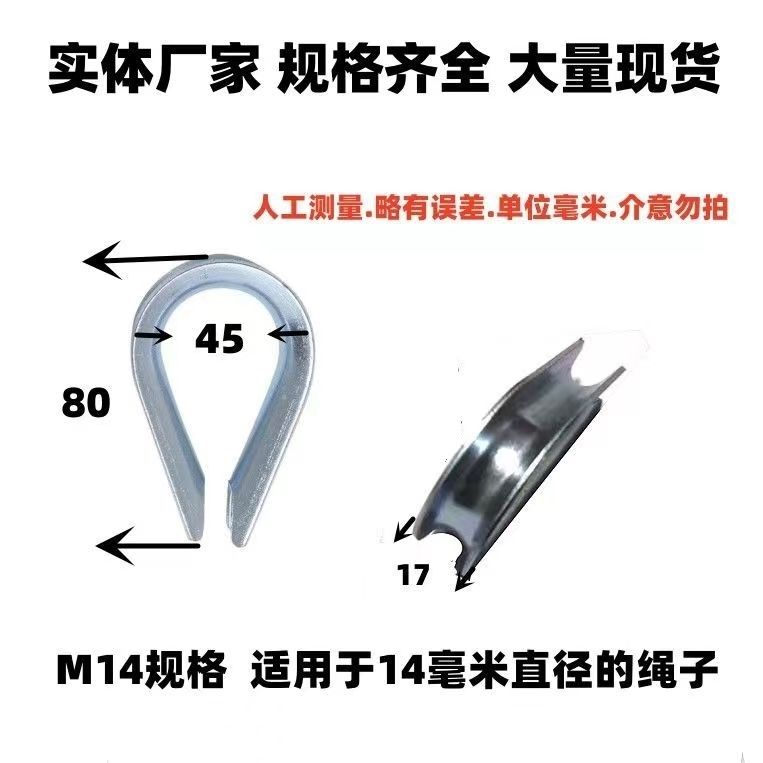

3.1 美式G411輕型套環

G411是當前國內市場應用最廣泛的通用型套環，屬于美式標準體系中的基礎款，生產工藝成熟，供應鏈完善，價格親民，是中小載荷場景的首選型號。

結構設計：采用經典心形凹槽設計，槽口弧度與公稱抗拉強度1770MPa圓股鋼絲繩的自然彎曲半徑精準匹配，可有效分散彎折應力，避免鋼絲繩因銳角彎折產生的應力集中斷裂，同時降低彎折部位的摩擦損耗。

性能特點：自重較輕，安裝便捷，適合絕大多數常規載荷場景，綜合性價比最高，可適配絕大多數國產普通強度鋼絲繩。

規格覆蓋：常規備貨包含2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、14mm、16mm、18mm、20mm、22mm、24mm、26mm、28mm、30mm、32mm、36mm、40mm、44mm、48mm、52mm、56mm、60mm全系列，可滿足90%以上通用場景需求，特殊大規格可按需定制。

行業應用：廣泛應用于建筑施工、物流捆綁、設備吊裝、電力施工、農林漁業、民用設施安裝等領域，是小型吊裝索具、捆綁索具、臨時纜風繩的標配配件。

3.2 美式G414重型套環

G414是針對高載荷、強沖擊場景專門設計的重型套環，結構強度顯著高于G411，是重載索具的核心安全配件，適用于對安全性要求極高的作業場景。

結構設計：采用加厚鋼板沖壓成型，32mm以上大規格普遍采用模鍛工藝，側壁厚度和整體強度比同規格G411提升50%以上，凹槽深度更深，可完全包裹鋼絲繩，避免繩索在重載下脫出凹槽。

性能特點：抗變形能力強，即使受到瞬時沖擊載荷也不會出現突然斷裂，失效模式為漸進式變形，可有效避免安全事故。安全冗余比G411高25%以上，正常工況下使用壽命是普通套環的2倍以上。

規格覆蓋：常規備貨從3mm到100mm，其中32mm以上大規格型號可支持百噸級吊裝需求，是大直徑高強度鋼絲繩的必配套件，特殊載荷場景可定制更高強度材質的產品。

行業應用：主要用于重型機械制造、海洋工程、風電安裝、礦山開采、大件運輸、橋梁建設、港口裝卸等重載場景，尤其適合頻繁吊裝、高沖擊載荷的作業環境，是重型吊裝索具、永久系泊索具的強制要求配件。

3.3 德標DIN6899A型套環

DIN6899A型是德標體系中的輕型套環，以細長外形為核心特征，專門適配安裝空間有限的特殊場景需求，是歐洲市場輕型索具的主流型號。

結構設計：整體呈細長瓜子形，長度比同規格B型長20%，寬度窄15%，凹槽深度較淺，便于手工穿繞鋼絲繩，狹窄空間安裝便利性優于其他型號。

性能特點：自重輕，成本低，適合對產品重量敏感、安裝空間狹長的場景，手工組裝便捷性優于其他型號，特別適合小批量手工生產索具的場景。

規格覆蓋：常規備貨2.5mm~28mm，主要以小規格為主，大規格需求較少，通常為定制生產。

行業應用：多用于輕工產品配套、家居繩索配件、小型設備捆綁、出口型輕型索具、精密儀器吊裝等領域，尤其適合安裝空間受限的特殊場景。

3.4 德標DIN6899B型套環

DIN6899B型是德標體系中的通用款套環，兼顧結構強度與安裝便捷性，尺寸精度高，一致性好，是當前出口型索具的主流配套型號。

結構設計：外形為圓潤心形，底部圓弧過渡光滑，可順暢穿過卸扣、連接環等其他索具配件，尺寸公差控制嚴格，壓制后索具長度誤差比普通套環降低30%，適合對長度精度要求高的場景。

性能特點：結構強度介于G411和G414之間，通用性強，適合自動化壓套生產線批量作業，壓制后外形規整，一致性好，可有效提升生產效率，降低不良率。

規格覆蓋：常規備貨3mm~40mm，部分廠商可生產到76mm大規格，完全符合歐盟索具安全標準要求，是歐洲市場的強制標準套環型號。

行業應用：廣泛應用于工程機械配套、船舶制造、港口裝卸、風電安裝、出口索具生產等領域，是批量生產壓制鋼絲繩索具的首選配件。

四、套環產品選用指南

4.1 選用核心原則

1. 載荷匹配原則：套環的額定載荷必須不低于鋼絲繩最小破斷拉力的對應比例要求，重載、沖擊場景建議提升一個規格選用，確保安全冗余。G414重型套環的承載能力比同規格G411高25%以上，高風險作業場景優先選用。

2. 直徑匹配原則：套環規格必須與鋼絲繩直徑嚴格對應，鋼絲繩直徑為非標準尺寸時，選用相鄰更大規格的套環，禁止使用小規格套環配大直徑鋼絲繩，避免鋼絲繩無法完全嵌入凹槽導致的磨損加劇或脫落。

3. 環境適配原則：根據使用環境選擇對應材質和表面處理：

? 普通干燥室內環境：碳鋼電鍍鋅即可滿足需求，成本最低

? 戶外潮濕、露天環境：選擇碳鋼熱鍍鋅，防腐能力是電鍍鋅的3倍以上，使用壽命更長

? 海洋、化工、酸堿環境：必須選用304或316不銹鋼材質，避免腐蝕斷裂，316不銹鋼抗氯離子腐蝕能力優于304

? 高溫、高腐蝕特殊場景：可定制達克羅、特氟龍等特殊表面處理，進一步提升防腐能力

4. 工藝匹配原則：根據索具生產工藝選擇對應型號：

? 手工組裝索具：優先選擇DIN6899A型或G411，穿繩操作更便捷，生產效率更高

? 自動化壓制索具：優先選擇DIN6899B型，尺寸精度高，一致性好，可有效降低不良率

? 重載吊裝場景：必須選擇G414重型套環，確保足夠的安全冗余，滿足相關安全規范要求

4.2 不同場景選用推薦

4.3 選型禁忌

五、套環使用與維護規范

5.1 安裝操作規范

安裝前檢查：安裝前必須逐件檢查套環，存在以下缺陷的嚴禁使用：

? 表面有裂紋、氣孔、銳邊、毛刺等可能損傷鋼絲繩的缺陷

? 鍍層大面積脫落、銹蝕面積超過10%，或出現紅銹

? 有明顯變形、橢圓度超過原尺寸的5%

? 凹槽內有舊鋼絲繩刻痕深度超過1mm

? 無產品標識、無法確認規格和生產廠家

壓制作業要求：

? 套環必須完全嵌入鋼絲繩彎曲處，鋼絲繩與凹槽貼合緊密，不得有空隙、偏斜

? 壓制時壓力均勻，避免套環出現局部變形、開裂，壓制模具需與套環規格匹配

? 壓制后檢查套環無明顯開裂、變形，鋼絲繩無松動、滑移，拉拔力測試符合要求

夾頭配合使用要求：與鋼絲繩夾頭配合使用時，每個繩端至少配備3個夾頭，夾頭方向一致，U型螺栓卡在鋼絲繩短頭側，擰緊力矩達到相關規范要求，首次受力后需二次擰緊。

5.2 使用過程注意事項

? 嚴禁超過套環額定載荷使用，嚴禁超載作業

? 吊裝作業時，鋼絲繩夾角不宜超過120度，避免套環受到側向應力導致變形或斷裂

? 套環屬于消耗性配件，不得反復拆卸、多次使用，尤其是經過重載使用的套環必須報廢，不得重復安裝到新索具上

? 使用過程中避免套環與尖銳棱角、高溫部件直接接觸，必要時采取防護措施

? 海洋、化工等腐蝕環境中使用的套環，每3個月必須檢查一次腐蝕情況，腐蝕深度超過0.5mm立即報廢

? 重要作業場景使用的套環，每次作業前必須進行外觀檢查，確認無缺陷后方可使用

5.3 檢驗與報廢標準

套環出現以下任一情況必須強制報廢，嚴禁繼續使用：

1. 表面出現裂紋、斷裂或明顯塑性變形

2. 凹槽內磨損深度超過鋼絲繩直徑的10%，或出現深度超過1mm的鋼絲繩刻痕

3. 套環內寬尺寸變形量超過原尺寸的15%

4. 腐蝕深度超過板厚的10%，或銹蝕面積超過總面積的20%

5. 鍍層大面積脫落，且出現紅銹

6. 經過過載或沖擊載荷使用后，出現明顯變形

7. 產品標識模糊不清，無法確認規格和額定載荷

5.4 存儲與運輸規范

? 套環應存儲在干燥、通風、無腐蝕性氣體的倉庫內，不得與酸堿等腐蝕性物質共同存放，離地墊高不少于30cm

? 儲存期超過1年的套環，使用前必須重新檢查鍍層和銹蝕情況，必要時重新進行表面處理

? 運輸過程中應做好防潮、防雨措施，避免磕碰導致變形、鍍層脫落，不同規格分類包裝

? 不同規格、不同材質的套環應分類存放，設置明顯標識，避免混裝誤用

? 產品合格證、質量證明文件應與產品一同保存，便于追溯

六、常見問題與解決方案

本手冊內容僅供參考，具體選型和使用請遵循相關國家安全規范與產品說明書要求
