18330064396ISO 7380 是國際標準化組織（ISO）制定的內六角盤頭螺釘系列標準，該標準定義的螺釘正是前述工程圖紙中所展示的緊固件類型。
項目 | 說明 |
全稱 | 內六角盤頭螺釘（Hexagon socket button head screws） |
常見別稱 | 內六角平圓頭螺釘、平杯、圓杯 |
標準分部 | ISO 7380-1（基本型）、ISO 7380-2（帶法蘭面型） |
對應國標 | GB/T 70.2-2018《內六角平圓頭螺釘》 |
對應德標 | DIN EN ISO 7380 |
螺紋范圍 | M1.6 ~ M16（標準常見范圍） |
產品等級 | A 級（精密級） |

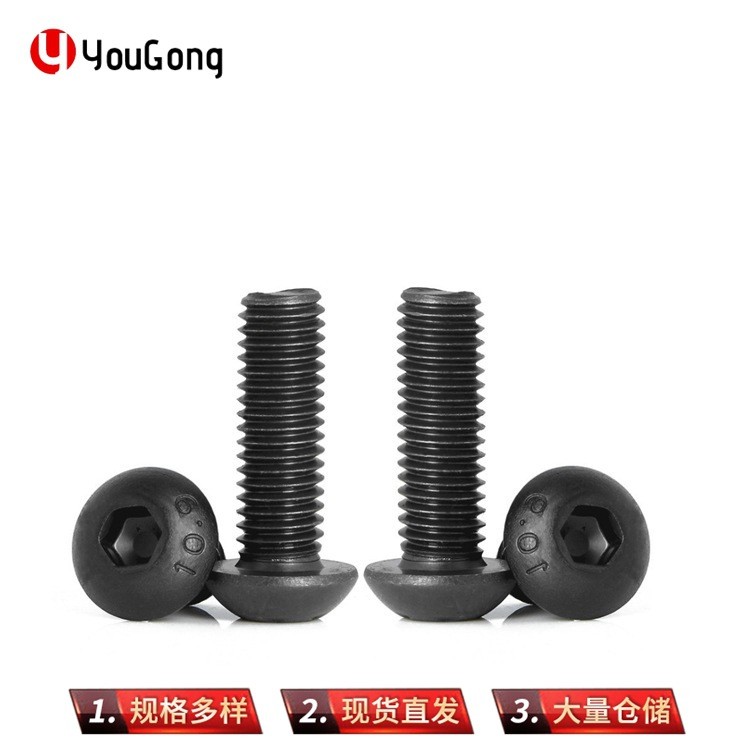

ISO 7380 螺釘的頭部為圓弧盤頭（平圓頭），頭部中央設有內六角驅動槽。其主要特點包括：
1. 頭部低矮圓滑：盤頭高度（k）明顯低于普通圓柱頭螺釘（DIN 912），適用于空間受限的安裝場景。
2. 外觀平整美觀：頭部可埋入沉孔中，表面平滑無凸起，不易刮傷人或物體。
3. 扭矩傳遞好：內六角驅動方式比十字槽、一字槽能承受更大的擰緊扭矩。微信搜索公眾號：佑工緊固件緊固件知識全知道
4. 防刮擦：圓滑頭部設計特別適合電子設備外殼、汽車內飾、醫療器械等對外觀和安全性要求高的場合。
以下為 ISO 7380-1 標準規定的主要尺寸（M3 ~ M16）：

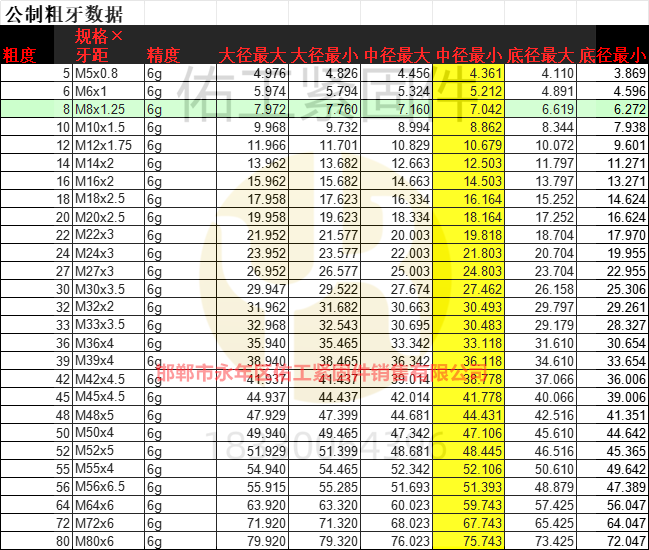

螺紋規格 | 螺距 P | 頭部直徑 dk (max) | 頭部高度 k (max) | 內六角對邊 s (公稱) | 內六角深度 t (min) |
M3 | 0.5 | 5.7 | 1.65 | 2 | 1.04 |
M4 | 0.7 | 7.6 | 2.2 | 2.5 | 1.3 |
M5 | 0.8 | 9.5 | 2.75 | 3 | 1.56 |
M6 | 1.0 | 10.5 | 3.3 | 4 | 2.08 |
M8 | 1.25 | 14.0 | 4.4 | 5 | 2.6 |
M10 | 1.5 | 17.5 | 5.5 | 6 | 3.12 |
M12 | 1.75 | 21.0 | 6.6 | 8 | 4.16 |
M16 | 2.0 | 28.0 | 8.8 | 10 | 5.2 |

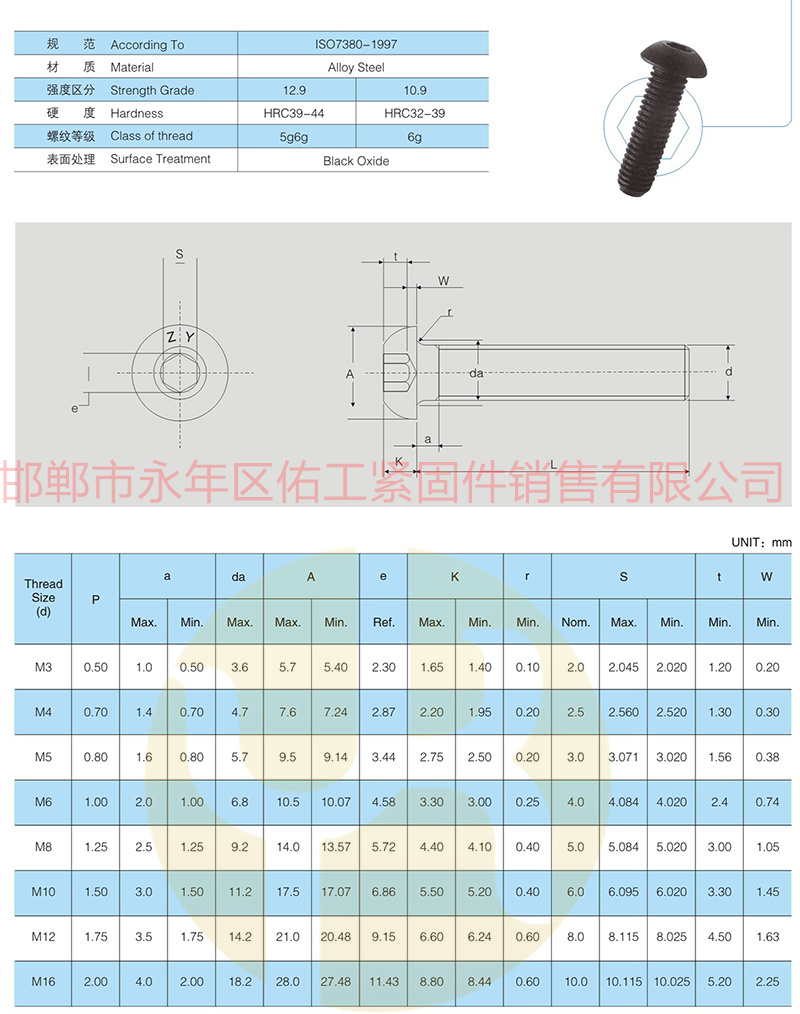

與前述圖紙對比可見，圖紙中的尺寸數據（如 M6：dk = 10.07 ~ 10.5，k = 3 ~ 3.3）與標準完全一致，公差帶也符合 ISO 4759-1 的 A 級產品要求。
性能等級 | 公稱抗拉強度 | 最小抗拉強度 | 適用場景 |
8.8 級 | 800 MPa | 800 MPa | 通用場合 |
10.9 級 | 1000 MPa | 1040 MPa | 振動環境、高載荷 |
12.9 級 | 1200 MPa | 1220 MPa | 關鍵承力部位 |
減載特性提示：由于盤頭結構（頭部截面積較小）的限制，ISO 7380 螺釘的最小拉力載荷為標準值（ISO 898-1）的 80%，屬于"減載型緊固件"（Reduced loadability）。標記時強度等級前需加 "0"（如 010.9）以示區別。
材質 | 組別 | 性能等級 | 抗拉強度 |
奧氏體不銹鋼 | A2（304） | A2-70 | ≥ 700 MPa |
奧氏體不銹鋼 | A4（316） | A4-80 | ≥ 800 MPa |
以 M10 螺釘為例，不同等級的最小拉力載荷如下：
1. 8.8 級：23,400 N（為 ISO 898-1 規定值的 80%）
2. 10.9 級：30,500 N
3. 12.9 級：35,700 N
4. 不銹鋼 A2-70：28,100 N
對比項 | ISO 7380-1（基本型） | ISO 7380-2（法蘭面型） |
頭部結構 | 普通盤頭 | 帶法蘭盤 |
接觸面積 | 較小 | 更大，可分散壓力 |
防松性能 | 一般 | 更好（可帶防滑齒） |
應用場景 | 通用安裝 | 需防松、減震的場合 |
ISO 7380-2 的法蘭面增大了接觸面積，能有效分散壓力、防止連接件表面損傷。部分型號還設計有防滑齒，進一步提高了防松性能。
版本年份 | 主要變更內容 |
1983 | 首次發布 |
1997 | 優化尺寸體系，統一公差帶 |
2004 | 更新機械性能要求，與 ISO 898-1:1999 同步 |
2011 | 細化了法蘭面型號的技術要求 |
2022（最新） | 完善檢測方法和表面處理規范；M16 螺紋長度 b 增至 3d，以滿足 ISO 3506-1 拉伸測試要求 |
處理方式 | 特點 | 適用材質 |
鍍鋅 | 經濟防銹，外觀光亮 | 碳鋼 |
發黑（煮黑） | 黑色外觀，防銹性能一般 | 碳鋼 |
達克羅（鋅片涂層） | 高耐蝕性（可達 720h 鹽霧試驗） | 碳鋼 |
鋅鎳合金 | 超高耐蝕性，環保無六價鉻 | 碳鋼 |
本色/鈍化 | 保持不銹鋼本色 | 不銹鋼 |
1. 一般負載：選用 8.8 級（或 A2-70 不銹鋼）。
2. 振動環境：選用 10.9 級 以上。
3. 關鍵結構件：選用 12.9 級，但需注意減載特性。
1. 普通室內環境：碳鋼鍍鋅即可滿足要求。
2. 潮濕或戶外環境：推薦不銹鋼 A2-70（304）。
3. 強腐蝕環境：應選用不銹鋼 A4-80（316）或鋅鎳合金涂層。
1. 螺紋旋入深度建議為 直徑的 1~1.5 倍，以確保連接強度。
2. 薄板連接場合，可選用 全螺紋 型號。
強度等級前帶 "0"（如 010.9）的表示減載型，不可用于需要滿載荷的設計場合。

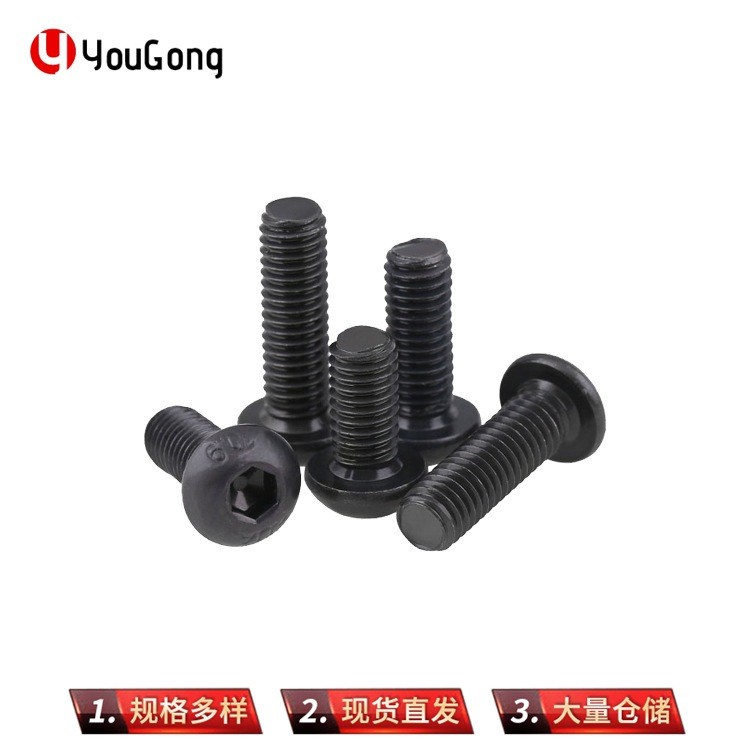

ISO 7380 內六角盤頭螺釘因其獨特的結構優勢，廣泛應用于以下領域：
1. 電子設備外殼固定：圓滑頭部不會刮傷用戶或設備外觀。
2. 汽車內飾件安裝：美觀且節省安裝空間。
3. 醫療設備組裝：表面平滑便于消毒清潔。
4. 精密儀器制造：提供可靠的緊固力。
5. 泵閥管道行業：法蘭面型用于密封和防松場景。
ISO 7380 內六角盤頭螺釘以其低矮盤頭、圓滑外觀、扭矩傳遞效率高等優勢，在現代工業中扮演著重要角色。其標準化程度高，與國標 GB/T 70.2 完全等效，便于國內外項目對接。在選型時需重點關注其減載特性（最小拉力載荷為標準值的 80%），結合使用環境、載荷要求和安裝空間綜合考量，以確保連接的安全性和可靠性。
