產品概述

十字測繪釘，又稱十字測釘、沉降觀測釘、控制點釘，是一種專用于工程測量領域的金屬標記固件。其核心特征在于釘帽表面沖壓有十字形凹槽，作為測量儀器（如水準儀、全站儀）十字絲對準的基準標記，廣泛應用于建筑沉降觀測、高程控制點布設、道路橋梁監測等場景。

十字測繪釘具有結構簡單、定位精準、耐候性強等特點，是工程測量中不可或缺的基礎配件。

產品結構

十字測繪釘由三個結構部分組成：

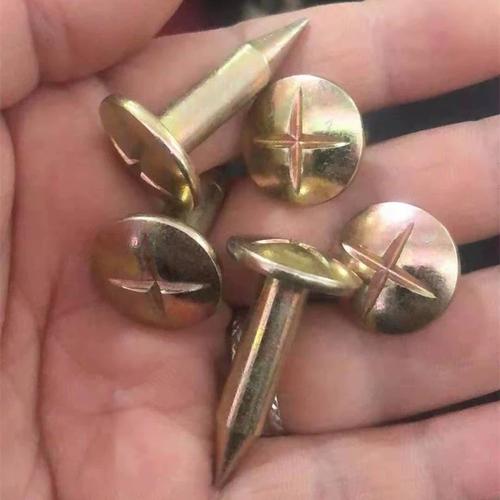

1. 釘帽
1.1 扁平圓形，直徑通常為 15mm - 25mm
1.2 表面沖壓有十字形凹槽，用于測量儀器對準
1.3 十字槽深度均勻，確保長期使用后仍清晰可辨

2. 釘身
2.1 圓柱形直桿，直徑通常為 6mm - 10mm
2.2 表面光滑，部分產品經鍍鋅/鍍鉻處理，增強防銹能力
2.3 長度根據規格不同，從 30mm 到 100mm 不等

3. 釘尖
3.1 尖銳錐形末端，便于釘入墻體、地面等載體
3.2 錐度設計合理，既保證順利打入，又確保錨固牢固

產品規格

十字測繪釘提供多種規格，以滿足不同工程場景的需求：

注：產品尺寸為手工測量，因生產批次不同會有所誤差，具體以實物為準，均在標準范圍內。

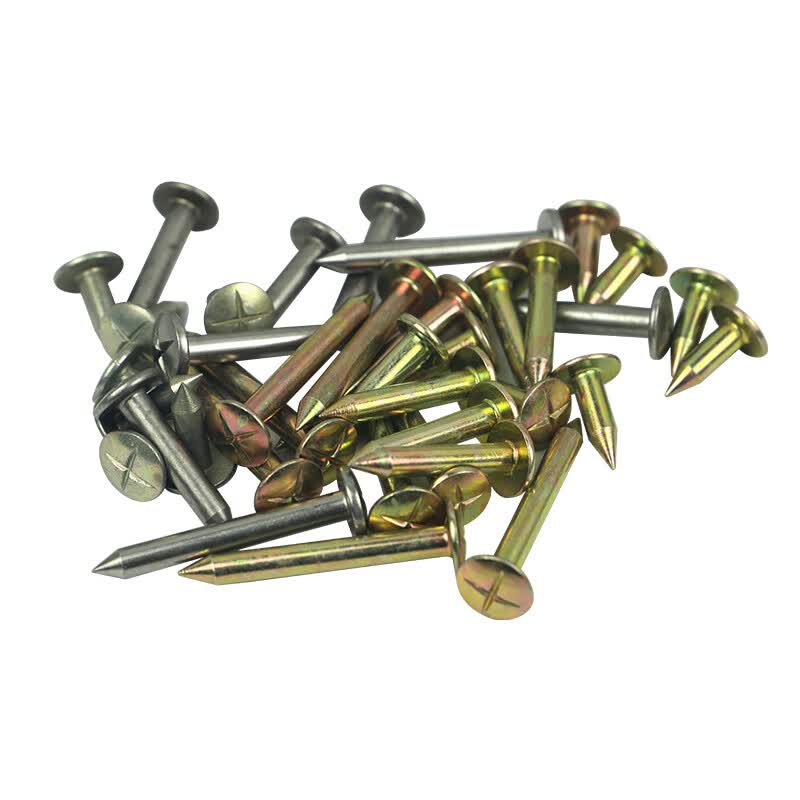

材質類型

十字測繪釘根據使用環境和耐久性要求，主要分為以下兩種材質：

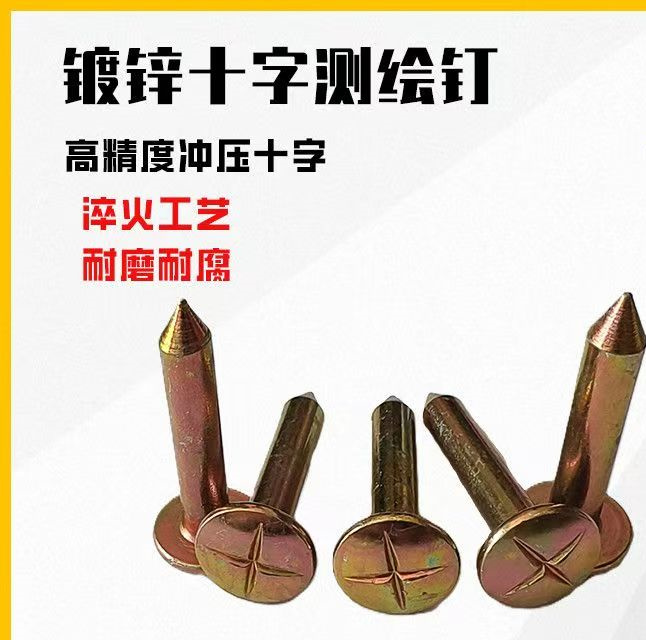

1. 鍍鋅材質
1.1 表面經鍍彩鋅（黃鋅）處理，呈現暖金色金屬光澤
1.2 具有良好的防銹耐腐蝕性能，適用于一般戶外環境
1.3 性價比高，是工程中最常用的類型

2. 不銹鋼材質
2.1 采用 304/316 不銹鋼制造，呈銀灰色啞光質感
2.2 耐腐蝕性極佳，適用于潮濕、酸堿環境及長期埋設
2.3 使用壽命長，適合重要永久性監測點

生產工藝

十字測繪釘的生產遵循嚴格的工藝標準，確保產品精度和耐用性：

1. 選材下料 — 選用優質鋼材，按規格裁切為預定長度

2. 冷鐓成型 — 通過冷鐓工藝一次成型釘帽與釘身，保證結構強度

3. 十字沖壓 — 在釘帽表面高精度沖壓十字凹槽，槽深均勻、邊緣清晰

4. 熱處理（淬火） — 經淬火工藝處理，提升產品硬度和耐磨性

5. 表面處理 — 鍍鋅或鈍化處理，增強防腐蝕能力

6. 質量檢驗 — 逐批檢測尺寸精度、十字槽清晰度、表面質量

應用場景

十字測繪釘在以下工程領域有廣泛應用：

1. 建筑沉降觀測微信搜索公眾號：佑工緊固件緊固件知識全知道
1.1 埋設于建筑物四角、轉角及荷載變化處
1.2 定期測量高程變化，監測建筑結構沉降情況

2. 橋梁與隧道監測
2.1 布設于橋墩、橋臺、隧道拱頂等關鍵部位
2.2 長期跟蹤結構變形，保障運營安全

3. 道路與路基工程
3.1 沿線路布設高程控制點
3.2 監測路基填筑過程中的沉降變化

4. 工業設備安裝
4.1 作為設備基礎的水平基準點
4.2 輔助大型設備安裝調平

5. 地質災害監測
5.1 布設于滑坡體、邊坡等危險區域
5.2 監測地表位移和沉降趨勢微信搜索公眾號：佑工緊固件

產品優勢

1. 定位精準 — 十字槽標識清晰，測量儀器對準快捷，提高作業效率

2. 堅固耐用 — 淬火工藝處理，硬度高、耐磨性強，可承受反復錘擊

3. 耐候性強 — 鍍鋅/不銹鋼材質，適應戶外各種氣候條件，長期使用不生銹

4. 規格齊全 — 多種長度和直徑可選，滿足不同工程場景需求

5. 安裝便捷 — 可直接錘擊埋設，也可配合膨脹套管安裝，施工簡單

6. 經濟實用 — 成本低廉，性價比高，是工程測量中消耗量最大的配件之一

安裝說明

1. 定位標記 — 在待安裝位置做好標記，確保點位準確

2. 鉆孔準備 — 根據釘身直徑，使用對應規格的鉆頭鉆孔（混凝土基體需使用沖擊鉆）

3. 埋設固定 — 將十字測繪釘對準孔位，用錘擊入至釘帽緊貼基體表面

4. 清理檢查 — 清除釘帽表面的雜物，檢查十字槽是否清晰完整

5. 初始測量 — 安裝完成后進行首次高程測量，記錄初始數據
